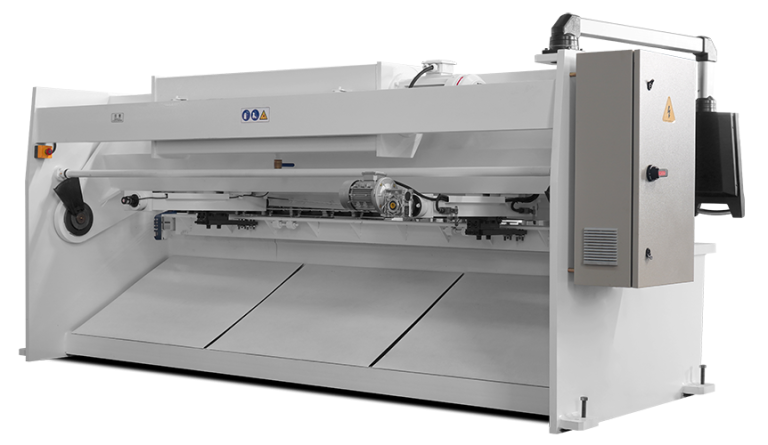

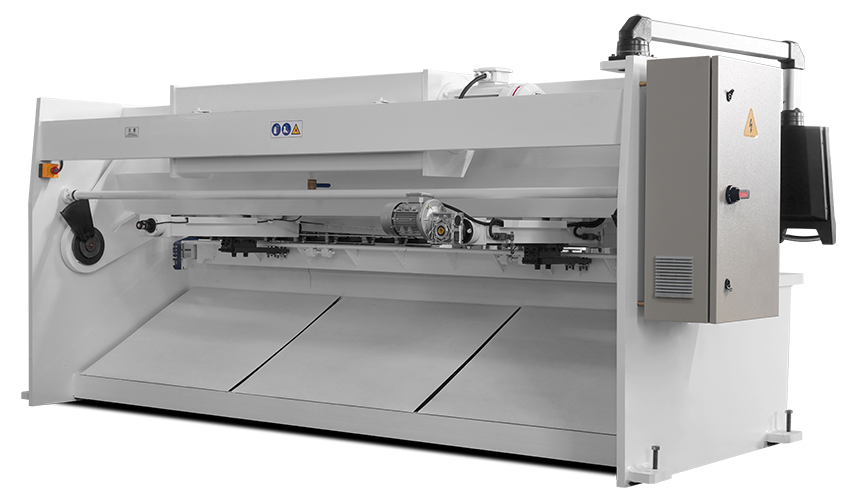

QC12Y/K

系列液压摆式(数控)剪板机

产品特点：

机架、刀架采用钢结构件，上刀架经回火处理消除其内应力，刚性强、组织稳定性好。
刀架在油缸的作用下，沿导轨上下运动，实现剪板动作。
后挡料采用滚珠丝杠传动,挡料距离的调节由电机驱动。定位准确，运行快速平稳。
压料机构由一组压料油缸组成，压料油缸在压力油作用下，克服弹簧的拉力压紧板料。
在剪切完成后，借助于弹簧的拉力而复位。
为方便较宽板料的剪切，在机器的正面设有前托料架。其中一个设有标尺及侧定位挡块。
液压系统有超负荷溢流安全保护，油位高度清晰直观显示，机床可在额定负载下连续工作
16 小时，液压系统保证无泄漏且加工持续稳定，精度高。

标准配置介绍

前送料

送料滑板上安装了万向活动滚珠，板材在送料时可顺利推进和轻易改变剪切位置，省时省力，滚珠易拆装，维修方便。

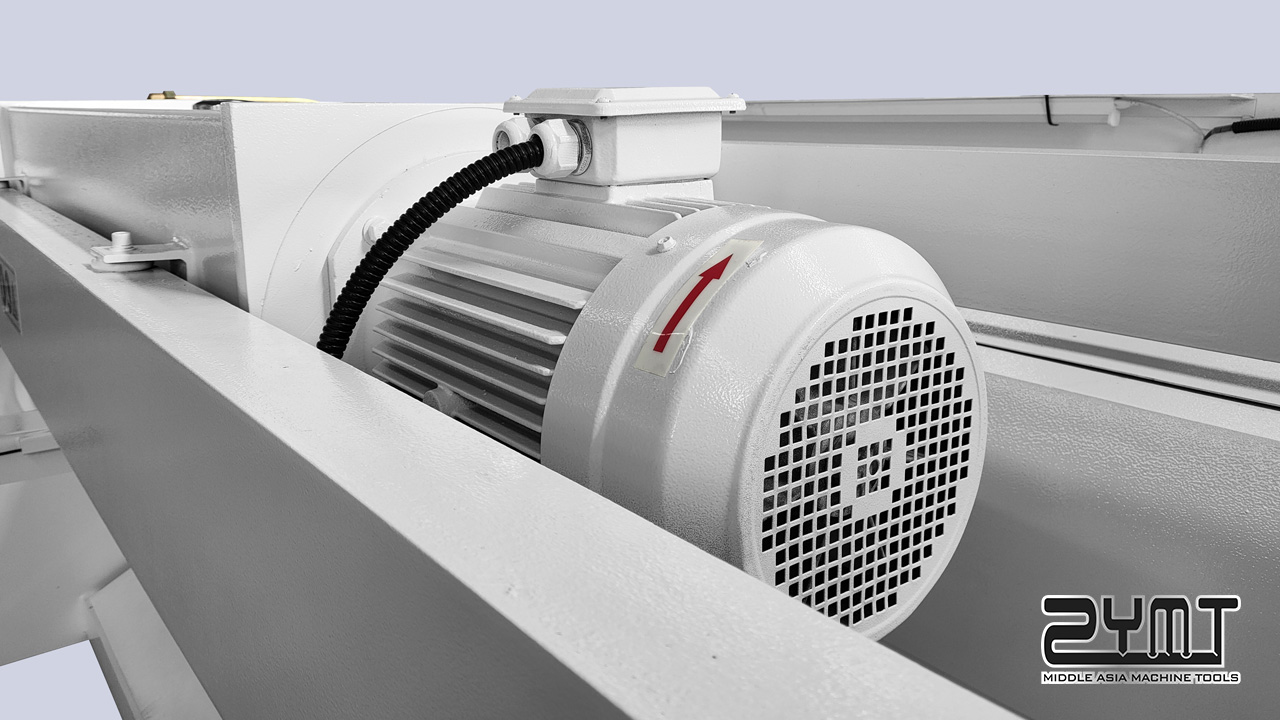

大功率主电机

采用大功率主电机，功率足，动力强。

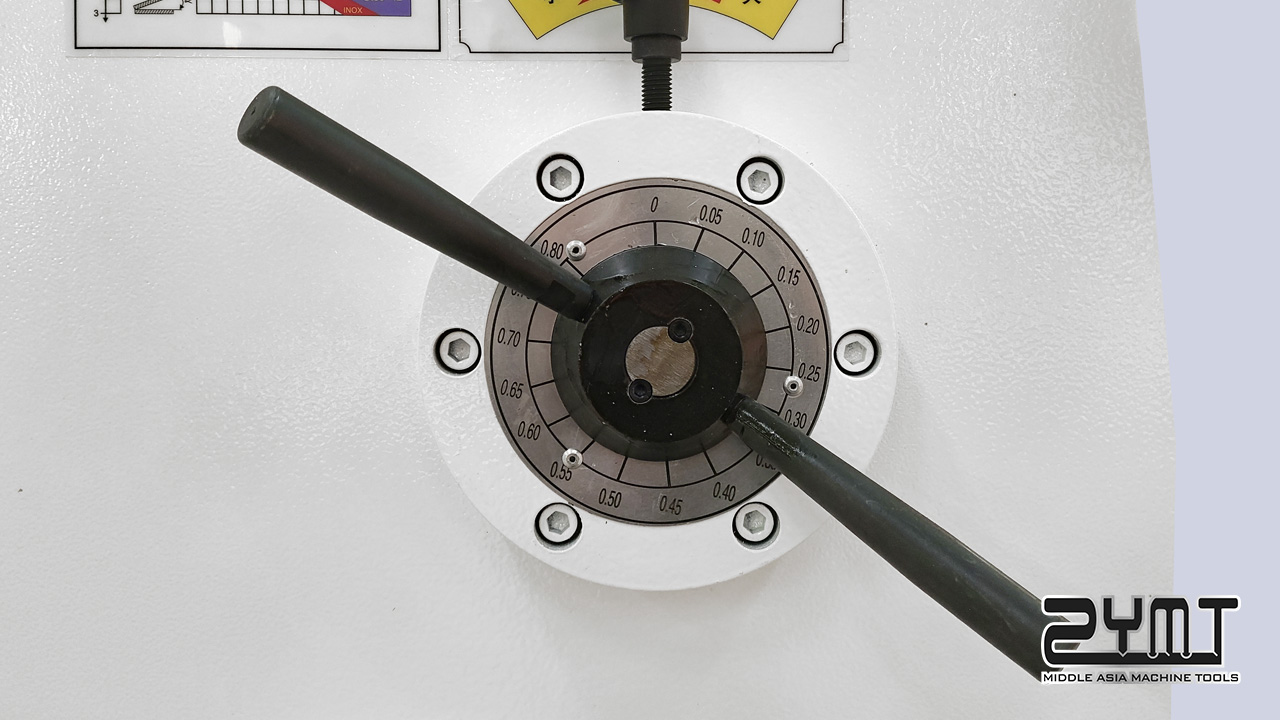

调节刀片间隙结构

通过调节刀片间隙，可剪切厚度不一样的板料。薄板剪切时，如果间隙过大会造成板料剪切后有毛刺或者干脆剪不下，直接折弯了；厚板剪切时，如果间隙过小就会造成剪切力过大，加速刀片的磨损速度，严重的会造成刀片崩口。

E21S数控系统介绍

• 后挡料控制，控制普通电机或变频器；
• 智能定位，双路可编程数字输出；
• 工件计数，40个程序存储，每个程序25个工步；
• 单边定位，退让功能；参数一键备份与恢复；
• 公英制转换，中英文；LCD显示屏；

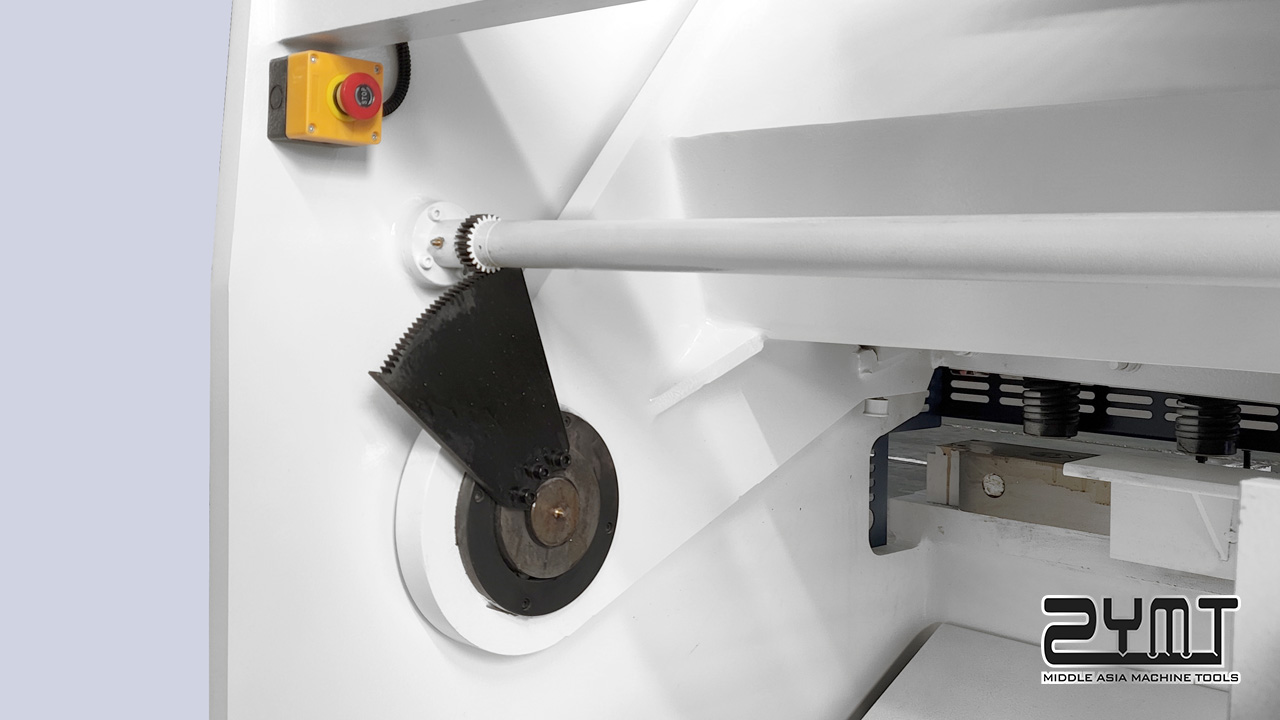

刀架弧线运动

整个刀架以支轴轴心为中心作往复摆式运动来完成剪切工作。

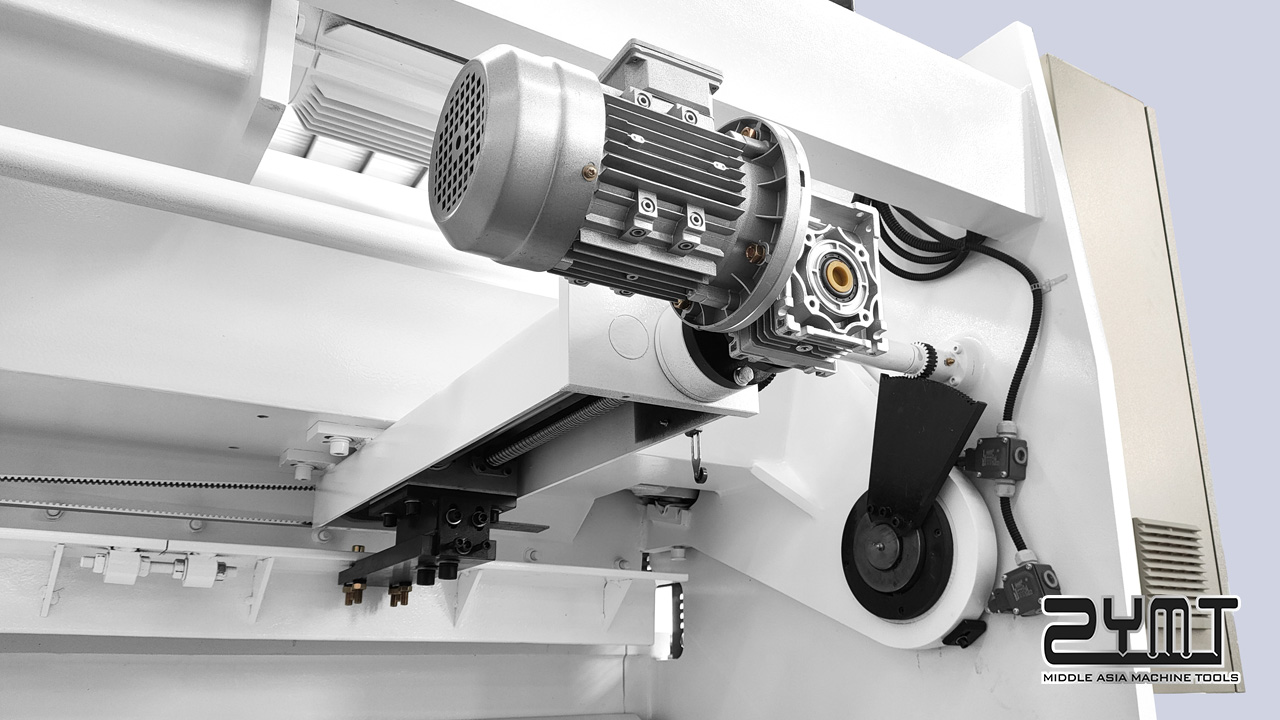

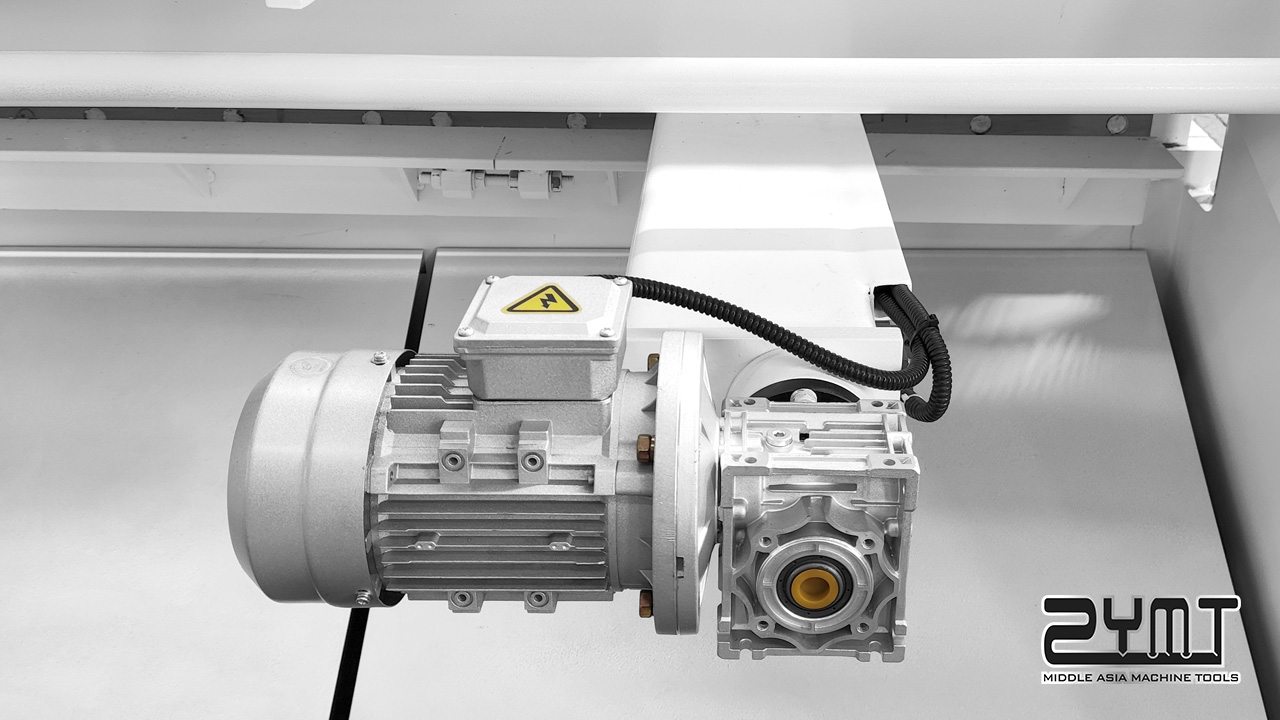

后挡料电机

电动后挡料装置，变频器可快慢调整，并配简易数控装置，具有前进、后退和定位功能。

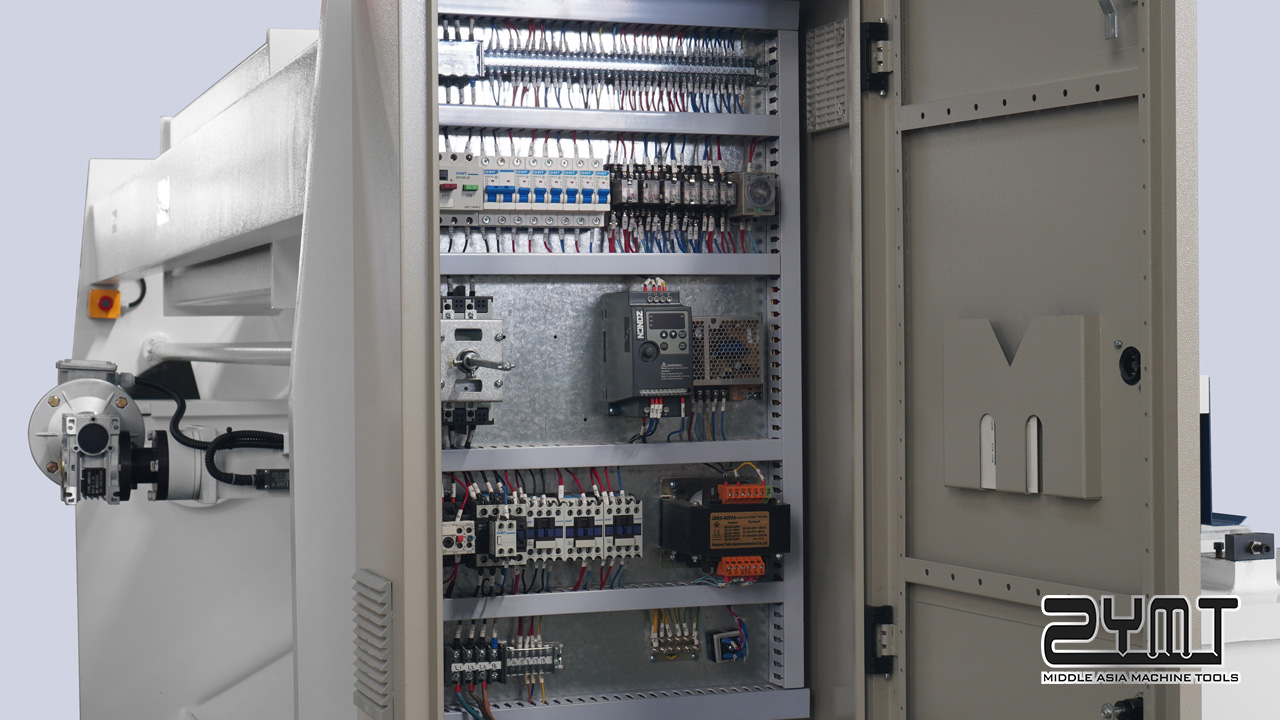

电气箱

主要电器元件采用正泰或进口合资品牌。
电路设计标准规范，方便检测及维修。

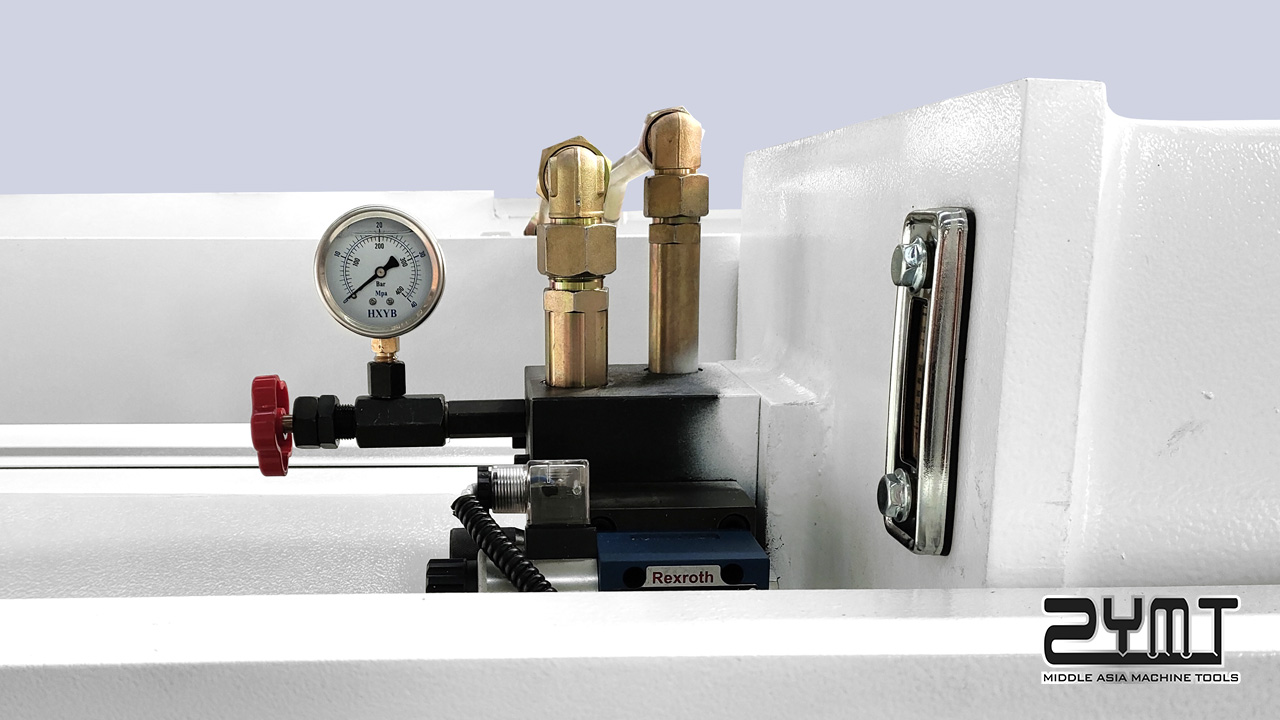

Rexroth液压阀组

液系统集成块设有直动式安全溢流阀，以确保准确的压力调整。

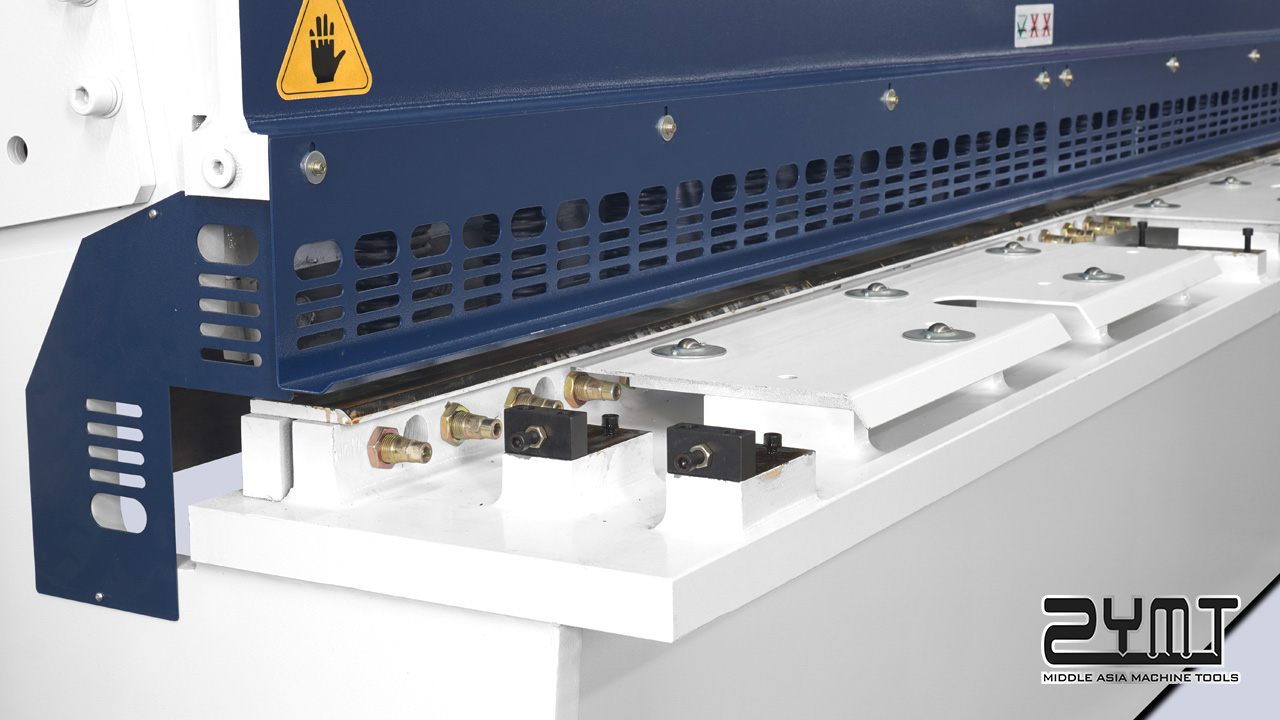

压料油缸

采用60Si2Mn合金钢弹簧，加厚聚氨脂防震垫，加厚抗压底座，加厚底板，进口油封。

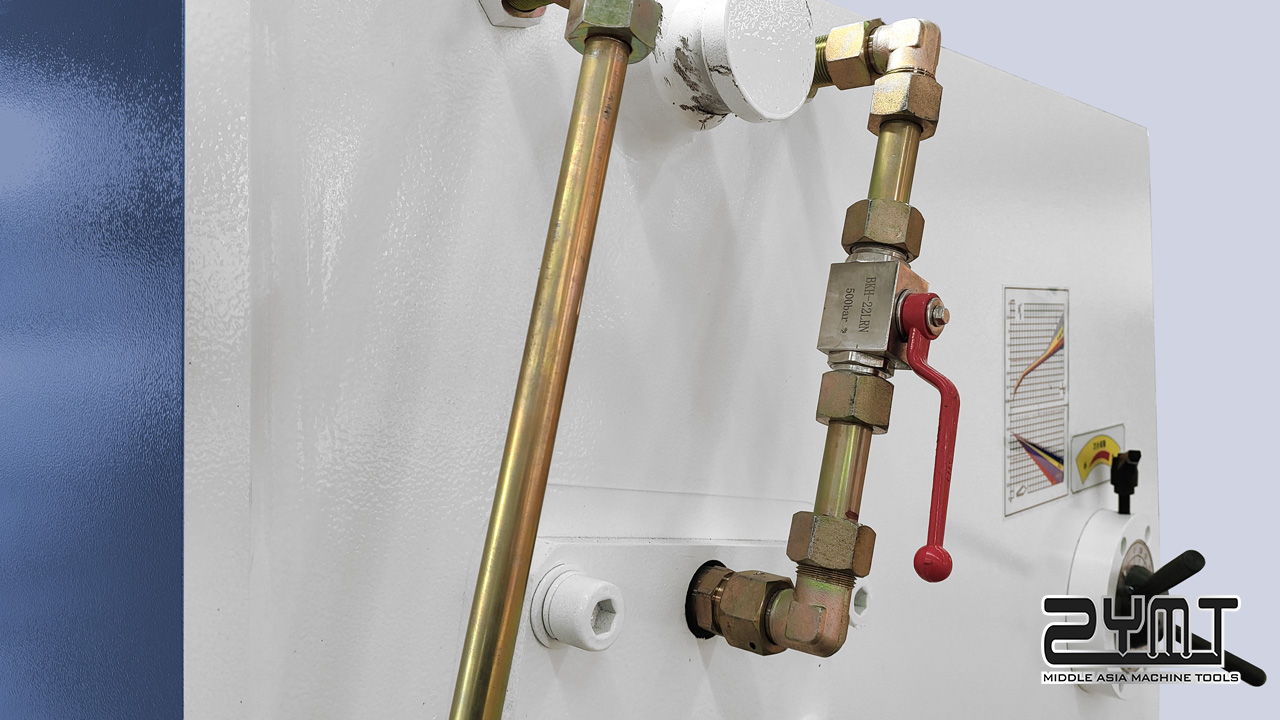

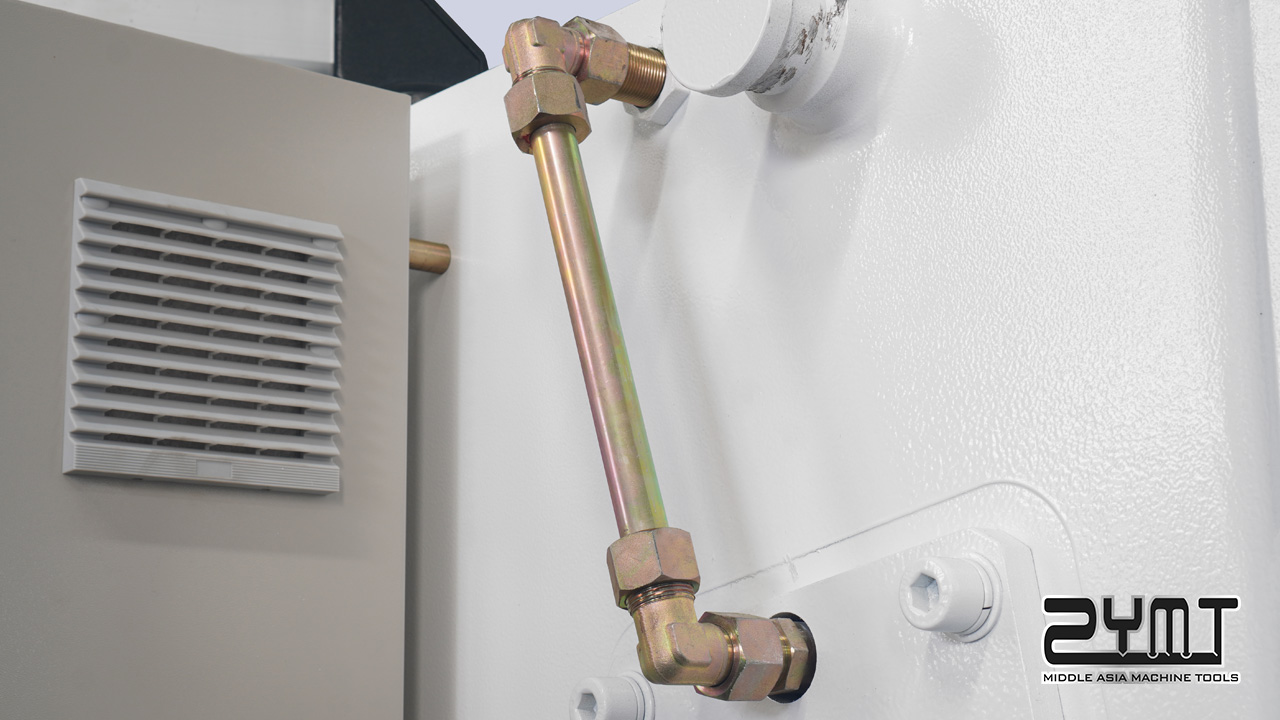

高压卡套式油管接头

采用无缝钢管和卡套式接头连接，耐高压，不漏油，易维修。

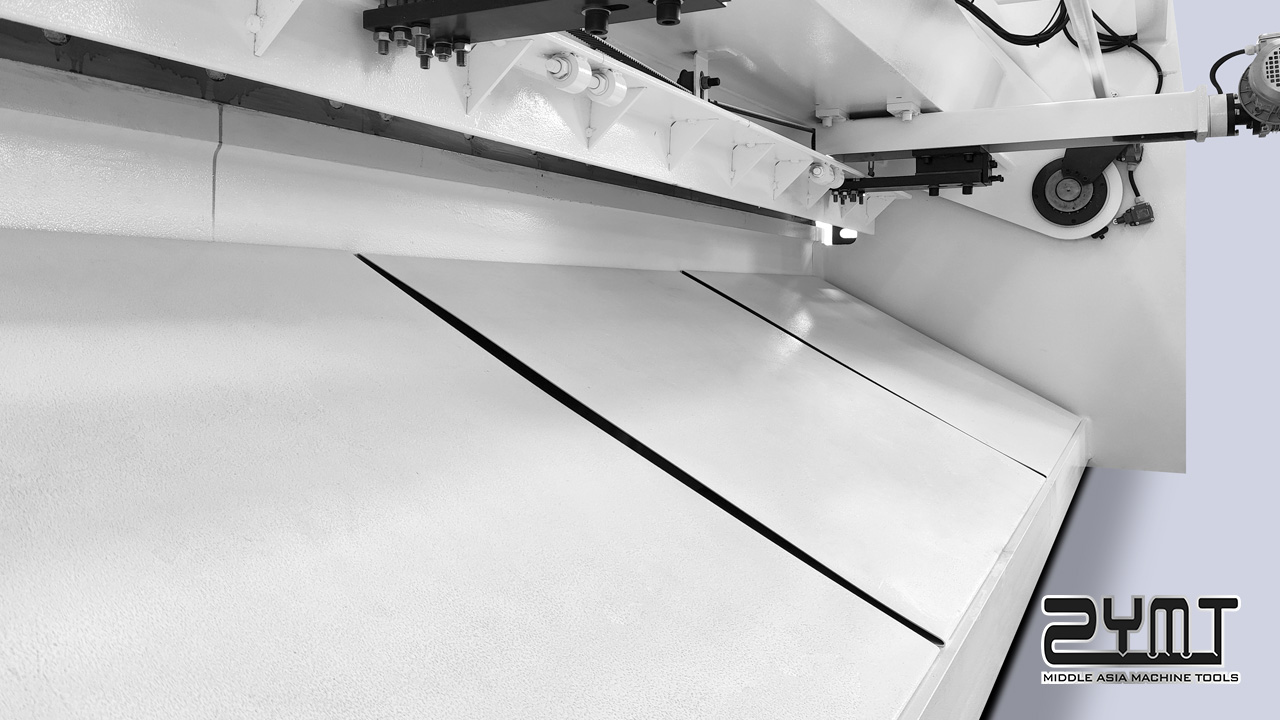

落料滑板

QC12Y/K系列技术参数

型号	可剪板厚	可剪板宽	剪切角	材料强度	后挡料行程	剪切次数	主电机功率	重量(约)	长度	宽度	高度
	(mm)	(mm)	(°)	(Kn/cm)	(mm)	(T/min)	(Kw)	(T)	L(mm)	W(mm)	H(mm)
4×2500	4	2500	1°30′	≤450	20-600	16	5.5	3.4	3100	1700	1650
4×3200	4	3200	1°30′	≤450	20-600	14	5.5	4	3800	1700	1650
4×4000	4	4000	1°30′	≤450	20-600	10	5.5	5.6	4600	1750	1750
6×2500	6	2500	1°30′	≤450	20-600	14	7.5	4.4	3100	1750	1700
6×3200	6	3200	1°30′	≤450	20-600	12	7.5	5.1	3800	1750	1700
6×4000	6	4000	1°30′	≤450	20-600	8	7.5	7.6	4600	1850	1850
6×5000	6	5000	1°30′	≤450	20-600	6	11	12.5	5600	2050	1950
6×6000	6	6000	1°30′	≤450	20-600	5	11	14.8	6600	2120	2230
8×2500	8	2500	1°30′	≤450	20-600	10	11	5.3	3100	1750	1700
8×3200	8	3200	1°30′	≤450	20-600	8	11	6.5	3800	1750	1700
8×4000	8	4000	1°30′	≤450	20-600	8	11	7.7	4600	1850	1850
8×5000	8	5000	1°30′	≤450	20-600	8	15	14	5600	2100	2000
8×6000	8	6000	1°30′	≤450	20-600	8	15	15.8	6600	2200	2300
10×2500	10	2500	2°	≤450	20-600	9	15	6.5	3100	1820	1920
10×3200	10	3200	2°	≤450	20-600	9	15	7.7	3800	1820	1920
10×4000	10	4000	2°	≤450	20-600	8	15	9	4600	1900	2000
10×6000	10	6000	2°	≤450	20-1000	5	15	22	6600	2400	2350
12×2500	12	2500	2°	≤450	20-600	9	18.5	8	3100	1850	2020
12×3200	12	3200	2°	≤450	20-600	9	18.5	9.4	3800	1820	1920
12×4000	12	4000	2°	≤450	20-600	8	18.5	11.8	4600	1950	2100
12×5000	12	5000	2°	≤450	20-750	6	22	21	5600	2250	2150
12×6000	12	6000	2°	≤450	20-750	5	22	26	6600	2400	2350
16×2500	16	2500	2°30′	≤450	20-600	9	22	9.2	3100	1950	2080
16×3200	16	3200	2°30′	≤450	20-600	8	22	10.6	3800	1950	2080
16×4000	16	4000	2°30′	≤450	20-600	8	22	15.3	4600	2300	2180
参数如有变动，恕不另行通知。Parameters change without notice.
